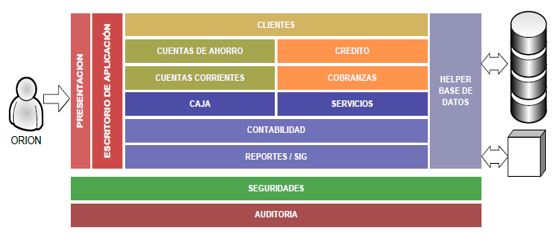

Arquitectura Funcional

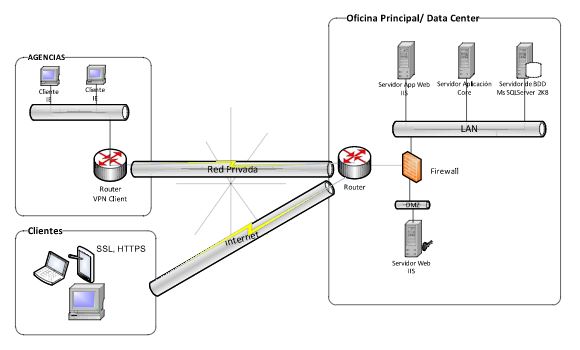

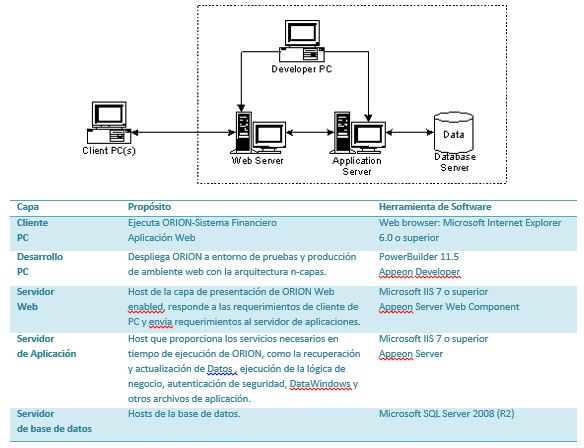

Arquitectura Técnica

Ambientes

- Pruebas

- Producción

- Cada uno debe ser una instancia

CONFIGURACION DE SERVIDOR BASE DE DATOS

- Microsoft SQL Server 2008 Standard (R2)

- Collation: o Traditional Spanish

o Case Insensitive

o Accent Sensitive

NOMBRE SERVIDORES:

Nombre de Servidor	Aplicación	Dirección IP	Puerto
Asistente	IIS		80.
Asistente	MSSQLServer		Por Instancia.
Asistente	Appeon

NOMBRE DE INSTANCIAS:

Nombre de Servidor	Instancia	Ambiente	Puerto
		Pruebas
		Producción

NOMBRE DE BASE DE DATOS:

Nombre de base de datos	Descripción
Clientes	Modulo de Cliente.
Admin	Administrador de conexiones.
Cuentas	Cuentas de Ahorros

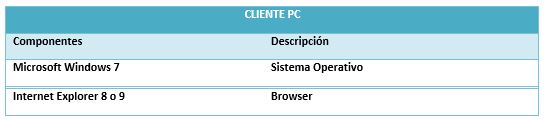

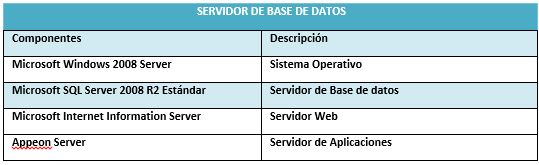

Requerimientos de Software

Arquitectura de Seguridad

La arquitectura de seguridad de ORION incluye características como: seguridad integrada, administración del acceso a la información a los usuarios mediante el uso de perfiles, opciones y transacciones, esquema de seguridad avanzada tanto para sus usuarios internos como para sus clientes finales, mecanismos de control interno, auditoria y detección de operaciones realizadas. El sistema ORION es una arquitectura que ha seguido el estándar SO/IEC 27002 asegurando: confidencialidad, integridad, disponibilidad de la información a través de seguridad física firewalls, certificados, VPn’s, etc. o lógica a través de usuarios, contraseñas, caducidad, bloqueos, registro de claves, etc.

Incluyendo controles tales como:

Control de Acceso: Ningún Usuario puede acceder al Software de ORION, sin una clave autorizada,

dentro de un horario determinado y llevando control de acceso.

Control de Identificación: Cada Usuario se autentifica inequívocamente, con la inclusión de

sistemas biométricos si es decisión de la institución o con el ingreso de 2 preguntas claves.

Control de Caducidad: Cada elemento de acceso: usuarios, id de claves de interconexión, claves

de conexión con otros sistemas, claves de certificados digitales, etc. poseen tiempos determinados

de caducidad de password.

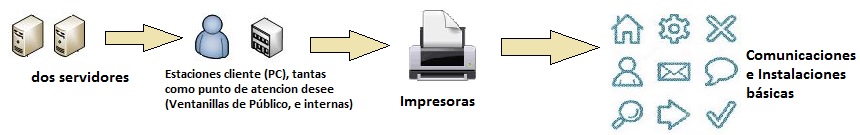

Requerimientos de Hardware

Requerimientos de Hardware mínimos recomendados A continuación describimos los requerimientos de Hardware mínimos y la infraestructura recomendada para la Instalación y Funcionamiento sobre la que se debería instalar el sistema ORION. Oficina Principal

Se utilizará un solo servidor para - Servidor Base de Datos, - Servidor de Aplicaciones, y - Servidor Web

El servidor tendrá la siguiente característica:

• Procesador: 1 procesadores XEON

• Memoria: 8 GB

• Capacidad de Disco: 100 GB

• Array Disk: RAID 5

• Tarjeta de Red: 1000 BT

• Unidad de Backup: DVD

• El procesador dependerá del dimensión y crecimiento de la institución

Estación Cliente:

• Procesador: Pentium IV (Mínimo)

• Memoria: 1 GB (Mínimo)

• Capacidad de Disco: Lo que requiera el Sistema Operativo

• Tarjeta de Red 10/100 BT

Impresoras:

• Impresora Matricial

Comunicaciones e instalaciones básicas:

• Comunicación entre oficinas

 2 MBPS

• UPS 6 KVA

• Cableado estructurado nivel 5
